IUS 400/4 Superior M1
IUS 400/4 Superior M1
Zylindrische Aufnahme mit einteiligen Backen
inkl. je 1 Satz Dreh- und Bohrbacken, Spannschlüssel, Befestigungsschrauben
Rundlauf: 0,040 mm
Zolltarif: 8466 2091
Zylindrische Aufnahme mit einteiligen Backen
inkl. je 1 Satz Dreh- und Bohrbacken, Spannschlüssel, Befestigungsschrauben
Rundlauf: 0,040 mm
Zolltarif: 8466 2091

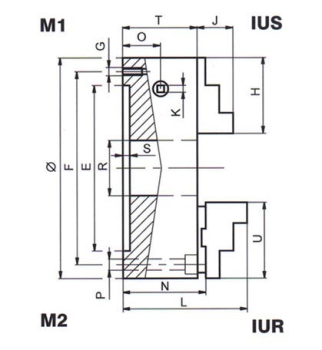

| Ø | 400 |
| Clamping capacity E | 10 – 187 mm |
| Clamping capacity F | 10 – 187 mm |
| Clamping capacity G | 90 – 268 mm |
| Clamping capacity H | 223 – 400 mm |
| Clamping capacity J | 105 – 282 mm |
| Clamping capacity K | 173 – 350 mm |
| Clamping capacity L | 10 – 187 mm |
| Clamping capacity N | 92 – 274 mm |
| Clamping capacity O | 224 – 406 mm |
| Clamping capacity P | 118 – 290 mm |
| Clamping capacity R | 189 – 358 mm |
| Clamping capacity S max. | 498 mm |
| Clamping range T max. | 454 mm |
| Clampign type | M1 |
| Accuracy class | higher accuracy Superior |
| Number of jaws | 4 |
| E H7 | 350 mm |
| F ±0,2 | 375 mm |
| G | 6xM12 mm |
| H | 152,5 mm |
| J | 50 mm |
| K | 17 mm |
| L | 186,9 mm |
| N | 124,9 mm |
| O | 39 mm |
| P | 8x13 mm |
| R | 144 mm |
| S | 7 mm |
| T | 110 mm |
| U | 122 mm |
